RANGKAIAN FLIP FLOP SEDERHANA IC 555

Hai teman-teman

    Apa itu Teknik Elektro? Teknik Elektro (Electrical Engineering) disebut juga Teknik Listrik/Elektronika. Program studi ini adalah bagian dari bidang teknik (engineering) yaang mempelajari, mendesain, dan mengaplikasikan komponen dan sistem yang memanfaatkan listrik (electricity), elektronika (electronics) dan electromagnetism.

    Pada kesempatan kali ini saya akan menampilkan rangkaian sederhana flip flop menggunakan IC 555. Sebelumnya apa itu IC 555? IC 555 adalah komponen yang terdiri dari bagian comparator dan bagian flip flop, sehingga banyak digunakan untuk rangkaian  flip flop, timer (pewaktu), rangkaian pengontrol motor , alarm, alat musik, dan lain sebagainya. IC 555 ini menggunakan suplay tegangan DC antara 5V sampai 15V, sehingga dapat menggunakan baterai sebagai sumber dayanya.

    IC 555 terdiri dari 8 pin/kaki, dimana dalam satu kemasan IC terdapat dua buah rangkaian komparator dengan keluaran masuk ke kaki R dan S dari sebuah flip flop. Output Q RS FF menjadi output dari IC 555 sedangkan output Q RS FF diumpan balikan ke masukan dari rangkaian komparator.

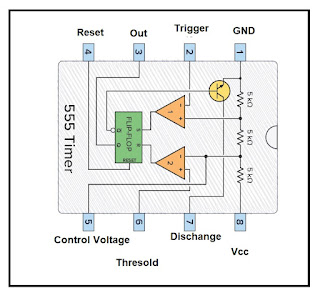

Datasheet IC 555

-Pin 1 Ground (GND)           : kaki no 1 pada IC 555 dihubungkan dengan ground pada sumber                                                            tegangan

-Pin 2 Trigger (TR)               : pin 2 merupakan trigger, jika pin ini diberi tegangan kurang dari sepertiga                                                tegangan Vcc maka kondisi output akan tinggi.

-Pin 3 Output (OUT)             : output dari Chip IC ini adalah berkisar 1,5V lebih rendah dari tegangan                                                   VCC saat posisi high, dan akan menjadi nol saat posisi low. Output                                                           IC 555 hanya sebesar 100 sampai 200mA.

-Pin 4 Reset (R)                     : pin ini dugunakan untuk me-reset seluruh rangkaian. pin ini                                                                     menggunakan aktif low, artinya akan mereset saat kondisi rendah,                                                             sehingga bila rangkaian akan difungsikan normal maka harus diset pada                                                  posisi tinggi (high)

-Pin 5 Control Voltage (CV): pin ini digunakan untuk mengontrol threshold voltage dari pin Threshold.                                                 pin ini dapat berfungsi ketika Anda ingin mengatur frekuensi rangkaian                                                    tanpa mengubah nilai R1, R2, dan C1.Pemasangan kapasitor ke ground                                                    dapat mengurangi noise

-Pin 6 Threshold (THR)        : berfungsi untuk mengatur tegangan output agar kembali pada posisi                                                         rendah saat kondisi sudah mencapai 2/3 VCC.

-Pin 7 Discharge (DIS)         : pin ini tidak terhubung pada saat output kondisi tinggi, dan akan                                                                terhubung ke ground saat output kondisi rendah.

-Pin 8 VCC Supply (VCC)    : ini adalah pin yang dihubungkan ke catu daya positif dengan                                                                     kemampuan tegangan 5 - 15V

Gambar Rangkaian IC 555 Flip Flop

Pada rangkaian tersebut menggunakan

1. IC 555

2. Kapasitor (250 uF)

3. Tiga buah resistor ( 1K ohm dan dua buah 390 ohm)

4. Resistor variabel/potensiometer (1K ohm)

5. Dua buah LED

6. Power dan Ground

    Untuk instalasinya bisa dilihat melalui gambar skema rangkaian di atas. Sekian terima kasih sampai jumpa kembali teman-teman!
